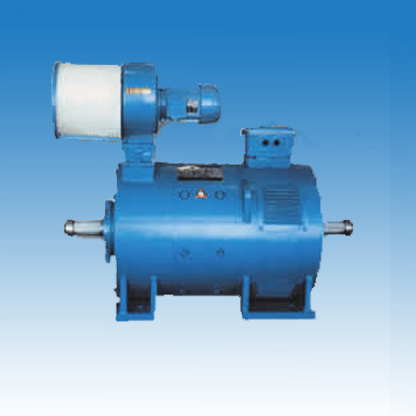

ZZJ-800系列 軋機輔傳動用直流電動機
一．特點和用途：
ZZJ-800系列 軋機輔傳動用電動機是我公司主要產品，是參照國際電工委員會IEC-34-13《 軋機輔傳動電動機》標準制造的，是鋼鐵工業的重要?jiǎng)恿υO(shè)備，在工作環境惡劣的場合下，能經受頻繁的起動，制動頻繁的可逆轉，重復大的過載轉矩，主要使用于工作輥道，壓下裝置，活套張力輥，剪切機，鉗吊吊機等設備上，是ZZ/ZZK,ZZY,ZZJO,ZZJ2等系列電機的更新替代產品。 本系列電機為圓形結構，散熱良好，使用于整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況，且換向良好。
本系列電機保持600系列的外形安裝尺寸，而功率等級比600系列提高一級，與國際先進水平相當。
電機絕緣等級為F級，采用可靠絕緣結構及浸漬工藝，保證絕緣性能穩定和良好散熱。
電機適應直流發電機組供電，亦適應于靜止整流電源供電，當整流電源按三相全控橋式線路連接時，可不用濾波電抗器能長期良好地運行。
Z Z J - 8 1 0
軋機輔傳動用電動機 系列代號 電機機座號
3.1技術數據表中的數據應按下列使用條件工作
b．周圍空氣溫度為零下30度到40度之間
c．工作環境不應含有酸性，堿性或其他對絕緣有腐蝕作用的氣體
d．電機工作制有外通風式連續工作制（S1），全封閉式短時工作制S2，全封閉式斷續周期性工作制S3（負載持續率FC=30%）
e．電機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電。
f．本系列電機性能均符合GB5227-85《軋機輔傳動直流電動機》
3.2電機標準額定電壓為220v，440v，其他電壓等級亦可與我公司協商。
3.3電機的額定轉速應根據電機的特性符合技術數據表中的規定，額定電壓為220v的電動機應能進行增壓調速。
3.4電機在由無明顯脈動的直流電源（即以旋轉發電機作電源）供電，電動機在額定輸出功率和規定工作制下運行，且環境空氣溫度不超過40℃，各種繞組的溫升用溫度計法測量時不超過75K或用電阻法測量時不超過110K，換向器的溫升用溫度計法測量不超過85℃。
3.5 通風式連續工作制（S1）或全封閉式短式工作制（S2）1h時限的復勵直流電動機其勵磁安匝比約為50%他（并）勵安匝和50%串勵安匝。
3.6 通風式連續工作制（S1）或全封閉短時工作制（S2）1h時限的直流電動機其最大轉速調整率不超過如下規定。
|
基本轉速與額定轉速之比% |
最大轉速調整率% |
|
100 |
15 |
|
200 |
20 |
|
300 |
25 |
3.7 電機在規定的運行期間內，以冷態滿載的轉速變化，外通風式的直流電動機不超過額定轉速的15%，全封閉式的直流電動機不超過額定轉速的20%。
在正常運行溫度，額定滿載，額定電壓和額定電流情況下，電動機的轉速容差不高于或低于額定轉速的7.5%。
3.8 ZZJ-810 電機及以上各個電機都帶有補償繞組。
3.9 電機提供有接地標注的接線柱。
四．電機的結構簡介
4.1 電機的防護及安裝結構形式
a 整個系列防護形式：
全封閉式為 IP44
通風式為 IP23
b 安裝方式符合國際GB997-81規定為IMB3，如其他安裝方式可與我公司另行協議。
4.2 冷卻方式：
全封閉電機有外殼表面自然冷卻的IC0040和由本身傳動的內風扇驅動空氣冷卻的IC0041兩種。
通風式電機有管道進風，自然出風的IC17和管道進風，管道出風的IC37及裝有獨立鼓風機的IC16三種。
各機座號所需的冷卻風量為（見表）
|
機座號 |
外通風式連續定額時空氣流量M3/S |
|
802A |
0.052 |
|
802B |
0.052 |
|
802C |
0.076 |
|
803 |
0.094 |
|
804 |
0.12 |
|
806 |
0.16 |
|
808 |
0.20 |
|
810 |
0.25 |
|
812 |
0.35 |
|
814 |
0.42 |
|
816 |
0.57 |
|
818 |
0.75 |
4.3 出線盒的位置，以主動傳端視之，在機座右側，如需左側或上方與我公司另行協議。
4.4 電機可配帶測速發電機及附件與付傳動端
4.5 電機為雙錐度軸伸，其標準錐度為1:10，如需要錐度軸伸錐度為1:9或電機總長有所變動與我公司另行協議。
4.6 電機的傳動為彈性聯軸器聯接，機組配合須小心為準。
五．訂貨說明
5.1 訂貨前，請先查閱產品目錄，明確產品的型號規格等數據。如所需品種，規格等數據與目錄中有出入，請即與我公司聯系，如有特殊要求，請事先提出具體而明確的要求，與我公司有關部門協商，經同意后簽訂合同與試制協議。
5.2 訂貨時請注明電機型號，功率，電壓，轉速，工作制，結構類型，冷卻方式，勵磁方式，勵磁電壓，出軸，出線盒位置，以及附件，備品等名稱。
5.3 如使用環境特殊，需要濕熱型，原型號后面請注明“TH”。
|
